Description
详细说明：
HCL型串联式恒功率电伴热带电缆是一种新型的电伴热产品，它与其它电伴热带电缆相比，其zui大特点是使用长度长，它比一般恒功率、自限温电伴热带电缆的zui大使用长度长5~12倍。因此特别适用于石油、化工、电力、码头等行业的长输管线，大型槽池，油罐等防冻，保温及伴热，与其它防爆附件配合后，可用于Ⅱ类防爆炸性气体场合。

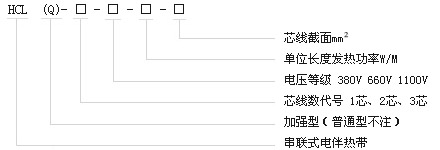

1、型号M称
例：HCL-A-660-30-3000表示电压为660V，A型结构每米功率为30W，总长为3000m的串联式电伴热带电缆。
HCL（Q）-B-380-40-800表示电压为380V，B型结构，每米功率为40米，总长为800m的加强型串联式电伴热带电缆。

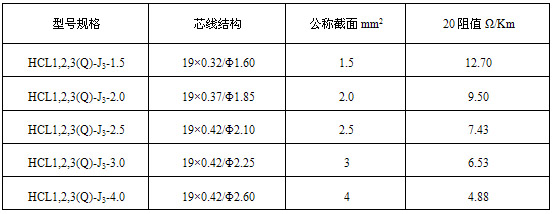

3、产品规格及主要技术指标见下表
4、工作原理
根据焦耳定律可知，电流通电导体不断的放出能量，形成一条连续的、发热均匀的电伴热带电缆。
5、结构形式：
A型结构为有三根立的相同功率，相同长度电伴热带电缆联合组成；
B型结构为三根互相绝缘并列组合在一起的电伴热带电缆；
HCL型串联型电伴热带电缆的绝缘护套及外绝缘护套均为F46或F4，发热芯为特种发热器材，加强铜编织外护套内绝缘护套发热芯。
6、安装说明
（1）施放电伴热带电缆时不应再地面拖拉；
（2）电伴热带电缆安装时碰到锐利的边棱时须把锐角磨光或用铝胶带衬垫，以防绝缘层划破；
（3）电伴热带电缆弯曲安装时其小弯曲半径不应小于其厚度的五倍；
（4）电伴热带电缆安装时用铝胶带粘贴，一则增大散热面，有利于热传导，二则方面安装。敷设后，每隔50-80cm用固定胶带径向固定；
（5）串联式电伴热带电缆一般均按管线实际长度设计，因此安装时应严格按设计长度安装，过长或过短均影响功率，因此不允许任意剪切；
（6）串联式电伴热带电缆安装时按Y接线，为避免三相电流误差，故在末端需接地；
（7）电伴热带电缆控制柜应有过载、短路、漏电保护及温度控制装置，以保证使用质量；
（8）电伴热带电缆埋地或周围有腐蚀性气体则应使用加强型。
