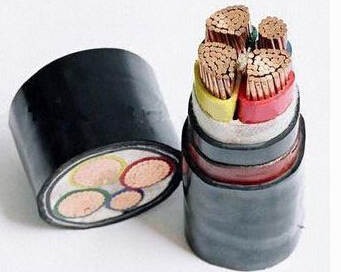

VV22,ZR-VV22铜芯铠装聚氯乙烯绝缘护

一．VV22,ZR-VV22铜芯铠装聚氯乙烯绝缘护套电力电缆 用途(其中ZR-VV22电力电缆为铠装阻燃电缆) 本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。1．电缆导体的
  • 电 话：0550-7719188
  • 手机：19955097299
  • 邮 箱：anhui_tgdq@163.com
Description

一．VV22,ZR-VV22铜芯铠装聚氯乙烯绝缘护套电力电缆
    用途(其中ZR-VV22电力电缆为铠装阻燃电缆)

    本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。
1．电缆导体的高额定温度为70℃。
2．短路时（长持续时间不超过5s）电缆导体的高温度不超过60℃。
3．敷设电缆时的温度不低于0℃，小弯曲半径应不小于电缆外径的10倍。
二．型号、M称和使用范围
VV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
敷设在室内，隧道及管道中，电缆不能承受压力和机械外力作用
ZR-VV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆
敷设在室内，隧道及直埋土壤中，电缆不能承受压力和其他外力作用
电缆结构尺寸
VV22、ZR-VV22
0.6/1KV PVC绝缘PVC护套阻燃或非阻燃电力电缆
导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
Cu
Al
Cu
Al
1×10
7
1.0
2×0.2
1.4
13.6
384
265
1.83
3.02
3.5
1×16
7
1.0
2×0.2
1.4
14.6
432.0
331.0
1.15
1.91
3.5
1×25
7
1.2
2×0.2
1.4
16.4
574.0
415.0
0.727
1.20
3.5
1×35
7
1.2
2×0.2
1.5
17.5
699.0
478.0
0.524
0.868
3.5
1×50
19
1.4
2×0.2
1.5
19.3
870.0
569.0
0.387
0.641
3.5
1×70
19
1.4
2×0.2
1.6
21.1
1118.0
685.0
0.268
0.443
3.5
1×95
19
1.6
2×0.2
1.6
23.4
1444.0
844.0
0.193
0.320
3.5
1×120
37
1.6
2×0.2
1.7
25.0
1719.0
960.0
0.153
0.253
3.5
1×150
37
1.8
2×0.2
1.7
27.0
2046.0
113.0
0.124
0.206
3.5
1×185
37
2.0
2×0.2
1.8
30.7
2672.0
1503.0
0.0991
0.164
3.5
1×240
61
2.2
2×0.2
1.9
33.3
3353.0
1816.0
0.0754
0.125
3.5
1×300
61
2.4
2×0.5
2.0
36.4
4072.0
2145.0
0.0601
0.100
3.5
1×400
61
2.6
2×0.5
2.1
40.1
5033.0
2570.0
0.0470
0.0778
3.5
1×500
61
2.8
2×0.5
2.2
44.1
6277.0
3099.0
0.0366
0.0605
3.5
1×600
91
2.8
2×0.5
2.3
48.7
7746.0
3674.0
0.0283
0.0469
3.5
1×800
91
2.8
2×0.5
2.6
51.4
9075.0
4117.0
0.0221
0.0367
3.5


导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
Cu
Al
Cu
Al
2×4
1
1.0
2×0.2
1.8
16.6
424
374
4.61
7.41
3.5
2×6
1
1.0
2×0.2
1.8
17.6
493
419
3.08
4.61
3.5
2×10
7
1.0
2×0.2
1.8
19.2
663
539
1.83
3.02
3.5
2×16
7
1.0
2×0.2
1.8
22.3
844
647
1.15
1.91
3.5
2×25
7
1.2
2×0.2
1.8
25.8
1154
842
0.27
1.20
3.5
2×35
7
1.2
2×0.2
1.8
28.1
1431
998
0.524
0.868
3.5
2×50
19
1.4
2×0.2
1.8
25.6
1589
1034
0.387
0.641
3.5
1×70
19
1.4
2×0.5
2.0
29.3
2243
1378
0.268
0.443
3.5
2×95
19
1.6
2×0.5
2.1
33.8
2909
1735
0.193
0.320
3.5
2×120
37
1.6
2×0.5
2.2
35.9
3475
1991
0.153
0.253
3.5
2×150
37
1.8
2×0.5
2.4
39.7
4250
2400
0.124
0.206
3.5
2×185
37
2.0
2×0.5
2.5
42.8
5010
2723
0.0991
0.164
3.5
2×240
61
2.2
2×0.5
2.5
49.5
6067
3090
0.0754
0.125
3.5
2×300
61
2.4
2×0.5
2.5
52.0
7167
3396
0.0601
0.100
3.5
2×400
61
2.4
2×0.5
2.7
58.5
8956
4156
0.0470
0.0778
3.5
导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
Cu
Al
Cu
Al
3×4
1
1.0
2×0.2
1.8
17.3
489
414
4.61
7.41
3.5
3×6
1
1.0
2×0.2
1.8
18.4
577
472
3.08
4.61
3.5
3×10
7
1.0
2×0.2
1.8
21.2
800
559
1.83
3.02
3.5
3×16
7
1.0
2×0.2
1.8
23.5
1050
740
1.15
1.91
3.5
3×25
7
1.2
2×0.2
1.8
27.2
1465
976
0.127
1.20
3.5
3×35
7
1.2
2×0.2
1.8
30.7
2149
1372
0.524
0.868
3.5
3×50
19
1.4
2×0.5
1.9
31.3
2453
1486
0.387
0.641
3.5
3×70
19
1.4
2×0.5
2.1
33.6
3116
1763
0.268
0.443
3.5
3×95
19
1.6
2×0.5
2.2
38.3
4053
2216
0.193
0.320
3.5
3×120
37
1.6
2×0.5
2.3
41.9
4930
2609
0.153
0.253
3.5
3×150
37
1.8
2×0.5
2.5
47.1
6075
3174
0.124
0.206
3.5
3×185
37
2.0
2×0.5
2.6
50.9
7299
3721
0.0991
0.164
3.5
3×240
61
2.2
2×0.5
2.8
57.0
9213
4590
0.0754
0.125
3.5
3×300
61
2.4
2×0.5
3.0
61.1
11185
5438
0.0601
0.100
3.5
3×400
61
2.4
2×0.5
3.2
70.5
13330
5950
0.0470
0.0778
3.5


导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
Cu
Al
Cu
Al
4×4
1
1.0
2×0.2
1.8
18.5
565
464
4.61
7.41
3.5
4×6
1
1.0
2×0.2
1.8
19.7
685
533
3.08
4.61
3.5
4×10
7
1.0
2×0.2
1.8
22.8
960
699
1.83
3.02
3.5
4×16
7
1.0
2×0.2
1.8
25.3
1273
851
1.15
1.91
3.5
4×25
7
1.2
2×0.2
1.8
30.5
1998
1374
0.127
1.20
3.5
4×35
7
1.2
2×0.2
1.9
33.5
2505
1602
0.524
0.868
3.5
4×50
19
1.4
2×0.5
2.0
35.2
3122
1832
0.387
0.641
3.5
4×70
19
1.4
2×0.5
2.2
38.7
4025
2220
0.268
0.443
3.5
4×95
19
1.6
2×0.5
2.4
44.7
5291
2842
0.193
0.320
3.5
4×120
37
1.6
2×0.5
2.5
49.4
6464
3370
0.153
0.253
3.5
4×150
37
1.8
2×0.5
2.6
53.7
7866
3998
0.124
0.206
3.5
4×185
37
2.0
2×0.5
2.8
58.9
9452
4772
0.0991
0.164
3.5
4×240
61
2.2
2×0.5
3.0
61.0
11916
5727
0.0754
0.125
3.5
4×300
61
2.4
2×0.5
3.0
67.0
14118
6558
0.0601
0.100
3.5
4×400
61
2.4
2×0.5
3.4
73.6
19950
9366
0.0470
0.0778
3.5


导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
Cu
Al
Cu
Al
5×2.5
1
0.8
2×0.2
1.8
17.3
488
409
7.41
12.1
3.5
5×4
1
1.0
2×0.2
1.8
19.7
644
518
4.61
7.41
3.5
5×6
1
1.0
2×0.2
1.8
21.3
790
605
3.08
4.61
3.5
5×10
7
1.0
2×0.2
1.8
24.6
1110
779
1.83
3.02
3.5
5×16
7
1.0
2×0.2
1.8
27.4
1485
970
1.15
1.91
3.5
4×25
7
1.2
2×0.2
1.8
33.3
2339
1525
0.127
1.20
3.5
5×35
7
1.2
2×0.5
2.0
36.6
2953
1822
0.524
0.868
3.5
5×50
19
1.4
2×0.5
2.2
41.6
3975
2392
0.387
0.641
3.5
5×70
19
1.4
2×0.5
2.3
45.5
5125
2909
0.268
0.443
3.5
5×95
19
1.6
2×0.5
2.5
52.1
6798
3790
0.193
0.320
3.5
5×120
37
1.6
2×0.5
2.6
57.3
8217
4418
0.153
0.253
3.5
5×150
37
1.8
2×0.5
2.8
63.1
10030
5280
0.124
0.206
3.5
5×185
37
2.0
2×0.5
3.0
69.9
12275
6418
0.0991
0.164
3.5
5×240
61
2.2
2×0.5
3.2
77.1
15077
7343
0.0754
0.125
3.5
5×300
61
2.4
2×0.5
3.2
86.5
18214
8764
0.0601
0.100
3.5
5×400
61
2.4
2×0.5
3.5
92.2
22864
10264
0.0470
0.0778
3.5
导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
相线
地线
Cu
Al
Cu
Al
3×4+1×2.5
1
1
1.0
0.8
2×0.2
1.8
17.9
538.0
446.0
4.61
7.41
7.41
12.1
3.5
3×6+1×4
1
1
1.0
1.0
2×0.2
1.8
19.5
657.0
524.0
3.08
4.61
4.61
7.41
3.5
3×10+1×6
7
1
1.0
1.0
2×0.2
1.8
22.1
894.0
619.0
1.83
3.08
3.02
4.61
3.5
3×16+1×10
7
7
1.0
1.0
2×0.2
1.8
24.7
1194.0
804.0
1.15
1.83
1.91
3.02
3.5
3×25+1×16
7
7
1.2
1.0
2×0.2
1.8
28.5
1668.0
1072.0
0.727
1.15
1.20
1.91
3.5
3×35+1×16
7
7
1.2
1.0
2×0.2
1.8
31.7
2243.0
1458.0
0.524
1.15
0.868
1.91
3.5
3×50+1×25
19
7
1.4
1.2
2×0.5
2.0
35.0
2852.0
1723.0
0.387
0.727
0.641
1.20
3.5
3×70+1×35
19
7
1.4
1.2
2×0.5
2.1
38.5
3657.0
2077.0
0.268
0.524
0.443
0.868
3.5
3×95+1×50
19
19
1.6
1.4
2×0.5
2.3
44.3
4796.0
2636.0
0.193
0.387
0.320
0.641
3.5
3×120+1×70
37
19
1.6
1.4
2×0.5
2.4
49.0
5912.0
3139.0
0.153
0.268
0.253
0.443
3.5
3×150+1×70
37
19
1.8
1.4
2×0.5
2.5
53.5
7025.0
3673.0
0.124
0.268
0.206
0.443
3.5
3×185+1×95
37
19
2.0
1.6
2×0.5
2.7
58.9
8598.0
4408.0
0.0991
0.1930
0.164
0.320
3.5
3×240+1×120
61
37
2.2
1.6
2×0.5
2.9
60.6
10631.0
5216.0
0.0754
0.1530
0.125
0.253
3.5
3×300+1×150
61
37
2.4
1.8
2×0.5
3.1
65.6
12913.0
6145.0
0.0601
0.1240
0.100
0.206
3.5
3×400+1×240
61
61
2.4
1.8
2×0.5
3.3
72.8
15410.0
7812.0
0.0470
0.0754
0.0778
0.125
3.5


导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
相线
地线
Cu
Al
Cu
Al
3×4+2×2.5
1
1
1.0
0.8
2×0.2
1.8
18.8
580
491
4.61
7.41
7.41
12.1
3.5
3×6+2×4
1
1
1.0
1.0
2×0.2
1.8
20.7
728
570
3.08
4.61
4.61
7.41
3.5
3×10+2×6
7
1
1.0
1.0
2×0.2
1.8
23.3
973
702
1.83
3.08
3.02
4.61
3.5
3×16+2×10
7
7
1.0
1.0
2×0.2
1.8
26.3
1323
853
1.15
1.83
1.91
3.02
3.5
3×25+2×16
7
7
1.2
1.0
2×0.2
1.8
31.5
2053
1287
0.727
1.15
1.20
1.91
3.5
3×35+2×16
7
7
1.2
1.0
2×0.2
1.9
33.6
2406
1402
0.524
1.15
0.868
1.91
3.5
3×50+2×25
19
7
1.4
1.2
2×0.5
2.1
38.4
3371
2080
0.387
0.727
0.641
1.20
3.5
3×70+2×35
19
7
1.4
1.2
2×0.5
2.2
42.6
4350
2542
0.268
0.524
0.443
0.868
3.5
3×95+2×50
19
19
1.6
1.4
2×0.5
2.4
48.5
5736
2384
0.193
0.387
0.320
0.641
3.5
3×120+2×70
37
19
1.6
1.4
2×0.5
2.5
53.4
7126
3897
0.153
0.268
0.253
0.443
3.5
3×150+2×70
37
19
1.8
1.4
2×0.5
2.6
57.2
8249
4438
0.124
0.268
0.206
0.443
3.5
3×185+2×95
37
19
2.0
1.6
2×0.5
2.8
63.9
10254
5441
0.0991
0.1930
0.164
0.320
3.5
3×240+2×120
61
37
2.2
1.6
2×0.5
3.0
71.4
12888
6689
0.0754
0.1530
0.125
0.253
3.5
3×300+2×150
61
37
2.4
1.6
2×0.5
3.2
79.3
15483
7948
0.0601
0.1240
0.100
0.206
3.5
3×400+2×240
61
61
2.4
1.8
2×0.5
3.4
86.7
19950
9366
0.0470
0.0754
0.0778
0.125
3.5


导体标称横截面(mm2)
导体中单线根数
绝缘厚度(mm)
钢带厚度(mm)
外护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(kg/km)
20℃导体电阻≤( Ω/km)
试验电压Kv/5min
相线
地线
Cu
Al
Cu
Al
4×4+1×2.5
1
1
1.0
0.8
2×0.2
1.8
19.2
605
498
4.61
7.41
7.41
12.1
3.5
4×6+1×4
1
1
1.0
1.0
2×0.2
1.8
20.8
765
589
3.08
4.61
4.61
7.41
3.5
4×10+1×6
7
1
1.0
1.0
2×0.2
1.8
23.9
152
756
1.83
3.08
3.02
4.61
3.5
4×16+1×10
7
7
1.0
1.0
2×0.2
1.8
26.9
1482
852
1.15
1.83
1.91
3.02
3.5
4×25+1×16
7
7
1.2
1.0
2×0.2
1.8
32.4
2312
1477
0.727
1.15
1.20
1.91
3.5
4×35+1×16
7
7
1.2
1.0
2×0.2
1.9
35.1
2756
1731
0.524
1.15
0.868
1.91
3.5
4×50+1×25
19
7
1.4
1.2
2×0.5
2.1
39.7
3680
1827
0.387
0.727
0.641
1.20
3.5
4×70+1×35
19
7
1.4
1.2
2×0.5
2.3
44.0
4768
2734
0.268
0.524
0.443
0.868
3.5
4×95+1×50
19
19
1.6
1.4
2×0.5
2.4
50.2
6267
3491
0.193
0.387
0.320
0.641
3.5
4×120+1×70
37
19
1.6
1.4
2×0.5
2.6
55.1
7698
4145
0.153
0.268
0.253
0.443
3.5
4×150+1×70
37
19
1.8
1.4
2×0.5
2.7
59.9
6216
4882
0.124
0.268
0.206
0.443
3.5
4×185+1×95
37
19
2.0
1.6
2×0.5
2.9
66.5
11293
5899
0.0991
0.1930
0.164
0.320
3.5
4×240+1×120
61
37
2.2
1.6
2×0.5
3.1
74.3
14371
7395
0.0754
0.1530
0.125
0.253
3.5
4×300+1×150
61
37
2.4
1.6
2×0.5
3.3
80.1
17449
8891
0.0601
0.1240
0.100
0.206
3.5
4×400+1×240
61
61
2.4
1.6
2×0.5
3.6
88.2
21578
9986
0.0470
0.0754
0.0778
0.125
3.5



三．电缆运行敷设条件
电缆敷设
1． 敷设时电缆温度不低于0℃，环境温度不低于℃时，应对电缆进行预热。
2．    敷设的弯曲半径不小于电缆外径的10倍。
3．    电缆敷设后应经受以直流耐压试验，时间为15分，试验电压3.5KV。
在空气中敷设
1．单芯电缆平行敷设时中芯距离185mm2以下为电缆直径的2倍240mm2及以上为90mm。
2． 周围环境温度：30℃。
3． 导电线芯高允许温度：70℃。
4． 不同环境温度下载流量的校正系数：
环境温度
20℃
25℃
35℃
40℃
45℃
校正系数
1.12
1.06
0.94
0.87
0.79
直埋敷设
1．    单芯电费不接触敷设时，中芯距离为电费走私的2倍。
2．    周围环境温度：25℃。
3．    导电线芯高允许温度：70℃。
4．    土壤热阻系数：1.0℃.m/w。
5．    直坦深试：0.7m。
6．    不同环境温度下载流量校正系数：
环境温度
15℃
20℃
30℃
35℃
校正系数
1.11
1.05
0.94
0.88
短路容量


导电线芯短路时允许高温度
高允许的短路电流
160℃
I=94S√tA

浏览：
上一篇：耐火电力电缆NH-VV
下一篇：硅橡胶耐高温电力电缆
返回顶部
关于我们
资质荣誉 人才招聘
企业新闻
公司动态 行业新闻
产品展示
补偿导线 控制电缆 计算机电缆 电气电缆 特种电缆 光纤光缆 伴热电缆 硅橡胶电缆 变频电缆 扁平电缆 高温电缆 屏蔽电缆 交联电缆 阻燃电缆 耐火电缆 环保电缆 钢芯铝绞线 信号电缆 橡套电缆 船用电缆 电力电缆 数据电缆 汽车专用电缆 风力风电电缆 低温耐寒电缆 防鼠防蚁电缆 阀门系列
联系我们

0550-7719188

anhui_tgdq@163.com

安徽省天长市永丰镇天铜北路18号

扫描访问手机版
Copyright ©：安徽唐古电气有限公司      皖ICP备2023003418号-1   正版建站推广：千秋在线
Powered by CmsEasy
