热电偶补偿导线是工业现场使用广泛的温度传感器，热电偶、补显示控制仪表、PLC系统或DCS系统构成热电偶测温系统（如图1所示），热电偶回路中使用补偿导线后热电偶电势值仅与测量端温度和补偿导线与仪表连接处温度有关系，热电偶补偿导线的作用是延长热电极（即移动热电偶参考端）又节省高成本热电偶材料。

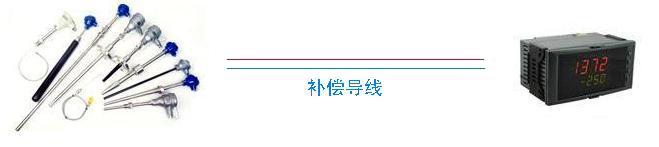

                                         图1： 热电偶测温系统示意

  热电偶补偿导线以下是工业现场常见的十种错误使用补偿导线案例，希望大家在看完案例分析后会有所收获。

1、使用普通电线做热电偶信号线，未使用补偿导线
    某热处理企业热电偶信号直接由两芯铜电缆连接到控制室显示仪表，使用中频繁出现热处理工件不合格品，经现场检查，出现次品原因为淬火温度偏差所致，淬火温度测量不准确是因为热电偶测温系统未按要求使用补偿导线。
    根据热电偶测温原理可知，热电偶回路的热电势与测量温度和热电偶参考端温度有关，安装在使用现场的热电偶参考端温度（指热电偶接线盒处温度）随环境温度变化而变化，不能恒定。在热电偶参考端温度波动情况下，使用补偿导线将参考端延长到温度较稳定的环境或远离热源的环境来补偿热电偶参考端温度变化所产生的误差。
    普通电线能传送热电偶测温时产生的mV信号，但不能补偿将热电偶参考端温度延长到仪表控制室，从而导致热电偶测温系统出现温度补偿不准确。
正确方法：

热电偶信号传送须使用热电偶补偿导线，禁止用电缆替代补偿导线。在一定温度范围内与所匹配的热电偶有相同热电势标称值的导线。

2、不同分度号热电偶和热电偶补偿导线混用，引入测量误差
    某单位使用S型热电偶测量炉膛温度，工作人员知道热电偶须使用补偿导线，便用库存K型热电偶补偿导线将铂铑10-铂热电偶信号连接到显示仪表（如图2所示），使用中发现实际炉温与测量值偏差很大，后经公司将补偿导线更换更换为SC后测温恢复正常。
    按照国家质量技术监督局规定，热电偶补偿导线的热电势及允许误差应符合JJG 351-1996工作用廉金属热电偶检定规程及有关标准的规定，不同分度号对应的热电偶补偿导线在同一环境温度下的所产生的热电势不同，将不同分度号热电偶与热电偶补偿导线混用，然给热电偶测量系统引入热电偶参考端温度补偿误差。
正确方法：
各种热电偶补偿导线须与对应分度号的热电偶配用。

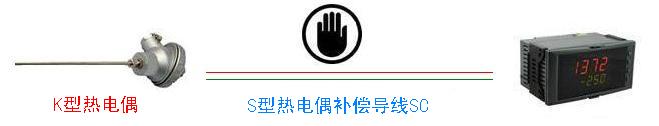

                           图2：热电偶与补偿导线不匹配
